ディジタル制御(digital control)

永井 忠一 2023.9.9

離散時間システム(discrete time system)

離散化(discretization)のイメージ

T は制御周期、もしくはサンプリング周期(sampling period)（Ts と書かれることもある）

（* 同じ文字で書かれることがある時定数の T とは別のものなので、混同しないように注意）

（* 実際には、制御周期 T は可能な限り十分に小さくする）

上記の、作図プログラム

Octave
$ octave --no-gui
GNU Octave, version 6.4.0
Copyright (C) 2021 The Octave Project Developers.
This is free software; see the source code for copying conditions.
There is ABSOLUTELY NO WARRANTY; not even for MERCHANTABILITY or
FITNESS FOR A PARTICULAR PURPOSE.  For details, type 'warranty'.

Octave was configured for "x86_64-pc-linux-gnu".

Additional information about Octave is available at https://www.octave.org.

Please contribute if you find this software useful.
For more information, visit https://www.octave.org/get-involved.html

Read https://www.octave.org/bugs.html to learn how to submit bug reports.
For information about changes from previous versions, type 'news'.

octave:1> type -q sampling.m
x = linspace(0, 2*pi, 1024);
y = (sin(x - 0.5*pi) + 1)/2;
clf
plot(x, y)

T = 1.0; % [s]
x_d = 0:T:x(length(x));
y_d = (sin(x_d - 0.5*pi) + 1)/2;
hold on
stem(x_d, y_d)
legend("continuous time system", "discrete time system")
title("discretization; T = 1.0")
xlabel("time [s]")

print("fig_sampling.svg", "-dsvg")

octave:2> sampling

ゼロ次ホールド(zero-order hold)

（０次ホールド、零次ホールドとも書かれる）

作図プログラム

Octave
octave:1> type -q zero_order_hold.m
x = linspace(0, 2*pi, 1024);
y = (sin(x - 0.5*pi) + 1)/2;
clf
plot(x, y)

T = 1.0; % [s]
x_d = 0:T:x(length(x));
y_d = (sin(x_d - 0.5*pi) + 1)/2;
hold on
stem(x_d, y_d, ls=":")

x = []; y = [];
for i = 1:length(x_d)
  if i != 1
    x = [x, NaN];
    y = [y, NaN];
  end
  x = [x, x_d(i), x_d(i) + T];
  y = [y, y_d(i), y_d(i)];
end
plot(x, y)

legend("continuous time system", "discrete time system", "zero-order hold")
title("discretization; T = 1.0")
xlabel("time [s]")

print("fig_zero-order_hold.svg", "-dsvg")

octave:2> zero_order_hold

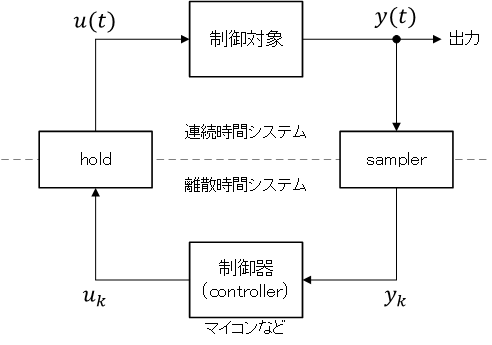

サンプラ(sampler)とホールド(hold)

ディジタル制御システムの構成

古典制御理論（周波数領域）

《以下、積み残し》

（以下は、現代制御理論（時間領域））

状態方程式の解

（連続時間システムの）状態方程式 \( \dot{\boldsymbol x}(t) = A\boldsymbol{x}(t) + B\boldsymbol{u}(t) \) の解（式 再掲）\[ \boldsymbol x(t) = e^{A(t - t_0)}\boldsymbol x(t_0) + \int_{t_0}^{t}e^{A(t - \tau)}B\boldsymbol u(\tau)\, d\tau \]

制御周期 \( T \) を一定として、ゼロ次ホールド法（入力 \( \boldsymbol u(t) \) は制御周期内で一定とする ）で状態方程式の解を離散化する\[ \begin{align} \boldsymbol x(t + T) &= e^{A(t + T - t_0)}\boldsymbol x(t_0) + \int_{t_0}^{t + T}e^{A(t + T - \tau)}B\boldsymbol u(t)\, d\tau \\ &= e^{A(t + T - t_0)}\boldsymbol x(t_0) + e^{A(t + T)}\int_{t_0}^{t + T}e^{-A\tau}B\boldsymbol u(t)\, d\tau \\ &= e^{A(t + T - t_0)}\boldsymbol x(t_0) + e^{A(t + T)}\int_{t_0}^{t}e^{-A\tau}B\boldsymbol u(t)\, d\tau + e^{A(t + T)}\int_{t}^{t + T}e^{-A\tau}B\boldsymbol u(t)\, d\tau \\ &= e^{AT}\left\{e^{A(t - t_0)}\boldsymbol x(t_0) + e^{At}\int_{t_0}^{t}e^{-A\tau}B\boldsymbol u(t)\, d\tau\right\} + e^{A(t + T)}\int_{t}^{t + T}e^{-A\tau}B\boldsymbol u(t)\, d\tau \\ &= e^{AT}\left\{e^{A(t - t_0)}\boldsymbol x(t_0) + \int_{t_0}^{t}e^{A(t - \tau)}B\boldsymbol u(t)\, d\tau\right\} + e^{A(t + T)}\int_{t}^{t + T}e^{-A\tau}B\boldsymbol u(t)\, d\tau \\ &= e^{AT}\boldsymbol x(t) + e^{A(t + T)}\int_{t}^{t + T}e^{-A\tau}B\boldsymbol u(t)\, d\tau \\ &= e^{AT}\boldsymbol x(t) + e^{A(t + T)}\left(\int_{t}^{t + T}e^{-A\tau}\, d\tau\right)B\boldsymbol u(t) \end{align} \]

右辺第２項の積分\[ \boldsymbol x(t + T) = e^{AT}\boldsymbol x(t) + \boxed{e^{A(t + T)}\int_{t}^{t + T}e^{-A\tau}\, d\tau}B\boldsymbol u(t) \]を、\( \boxed{ \tau^\prime = \tau - t} \) と変数変換して置換積分\[ \begin{align} \boldsymbol x(t + T) &= e^{AT}\boldsymbol x(t) + e^{A(t + T)}\left(\int_{t}^{t + T}e^{-A\tau}\, d\tau\right)B\boldsymbol u(t) \\ &= e^{AT}\boldsymbol x(t) + \left(\int_{t}^{t + T}e^{A(t + T)}\cdot e^{-A\tau}\, d\tau\right)B\boldsymbol u(t) \\ &= e^{AT}\boldsymbol x(t) + \left(\int_{0}^{T}e^{AT}\cdot e^{-A\tau^\prime}\, d\tau^\prime\right)B\boldsymbol u(t) \\ &= e^{AT}\boldsymbol x(t) + \left(\int_{0}^{T}e^{A(T - \tau^\prime)}\, d\tau^\prime\right)B\boldsymbol u(t) \end{align} \]

得られた式の解釈\[ \boldsymbol x(t + T) = \boxed{e^{AT}}\boldsymbol x(t) + \boxed{\left(\int_{0}^{T}e^{A(T - \tau^\prime)}\, d\tau^\prime\right)B}\boldsymbol u(t) \]

∴ 離散時間システムの状態方程式（差分方程式(difference equation)）\[ \boldsymbol x_{k + 1} = A_\mathrm d\boldsymbol x_k + B_\mathrm d\boldsymbol u_k \]ここで \( A_\mathrm d,\, B_\mathrm d \) は\[ A_\mathrm d = e^{AT}, \quad B_\mathrm d = \left(\int_{0}^{T}e^{A(T - \tau^\prime)}\, d\tau^\prime\right)B \]（\( A_\mathrm d,\, B_\mathrm d \) の d は、discrete の意味）

（教科書などによっては、差分方程式は添え字をプログラムのようにして\[ \boldsymbol x[k + 1] = A_\mathrm d\boldsymbol x[k] + B_\mathrm d\boldsymbol u[k] \]と書かれることもある）

（また、\( C_\mathrm d = C,\, D_\mathrm d = D \) となる）

置換積分(integration by substitution)（復習）

上記の計算\[ \int_{t}^{t + T}e^{A(t + T)}\cdot e^{-A\tau}\, d\tau = \int_{0}^{T}e^{A(T - \tau^\prime)}\, d\tau^\prime \]の検算。Maxima の changevar() 関数を利用して確認

Maxima
$ maxima
Maxima 5.47.0 https://maxima.sourceforge.io
using Lisp CLISP 2.49+ (2010-07-17)
Distributed under the GNU Public License. See the file COPYING.
Dedicated to the memory of William Schelter.
The function bug_report() provides bug reporting information.
(%i1) 'integrate(e^(A*(t + T))*e^(-A*\\tau), \\tau, t, t + T);
(%o1)

\[ \int_{t}^{t+T}{e^{A\,\left(t+T\right)-A\,{\it \tau}}\;d{\it \tau}} \]

(%i2) \\tau\' = \\tau - t;
(%o2)

\[ {\it \tau'}={\it \tau}-t \]

(%i3) changevar(%th(2), %th(1), \\tau\', \\tau);
(%o3)

\[ \int_{0}^{T}{e^{A\,T-A\,{\it \tau'}}\;d{\it \tau'}} \]

（Maxima で、%th(N) は N 回前の出力を参照）

状態遷移行列(state transition matrix)

システムへの入力が無い場合（\( \boldsymbol u = 0 \)）の、自由系(unforced system)\[ \boldsymbol x_{k+1} = A_\mathrm d\boldsymbol x_k \]を考える。ここで、\( A_\mathrm d \) 行列は、ある時刻 \( k \) から、次の時刻 \( k+1 \) に、状態変数ベクトル \( \boldsymbol x \) を状態遷移（\( \boldsymbol x_k \) → \( \boldsymbol x_{k+1} \) ）させる働きをしていることから、状態遷移行列と呼ばれる

状態変数線図(state variable diagram)

（cf. 連続時間システムの図）

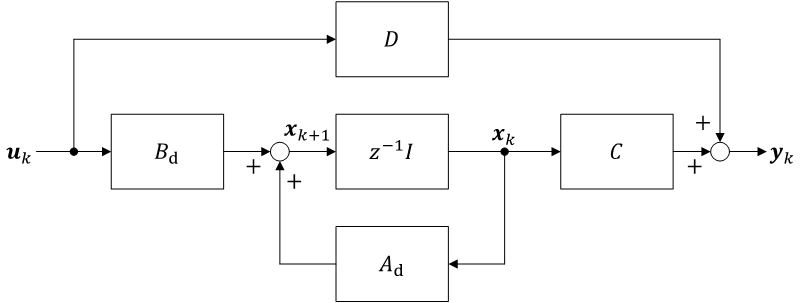

離散時間システムのブロック線図

\( A_\mathrm d \) 行列と \( B_\mathrm d \) 行列の求め方

Octave の control パッケージや、Scilab などを利用（例には、こちらの連続時間システムを使用）

離散時間システムの \( A_\mathrm d \) 行列と \( B_\mathrm d \) 行列を計算（制御周期 T は、ここでは適当に与えている）

（* また、\( A_\mathrm d \) 行列と \( B_\mathrm d \) 行列は、制御周期 \( T \) によって変わることに注意）

OctaveScilab
$ octave --no-gui
GNU Octave, version 6.4.0
Copyright (C) 2021 The Octave Project Developers.
This is free software; see the source code for copying conditions.
There is ABSOLUTELY NO WARRANTY; not even for MERCHANTABILITY or
FITNESS FOR A PARTICULAR PURPOSE.  For details, type 'warranty'.

Octave was configured for "x86_64-pc-linux-gnu".

Additional information about Octave is available at https://www.octave.org.

Please contribute if you find this software useful.
For more information, visit https://www.octave.org/get-involved.html

Read https://www.octave.org/bugs.html to learn how to submit bug reports.
For information about changes from previous versions, type 'news'.

octave:1> pkg load control
octave:2> A = [0 1; -5 -6]
A =

   0   1
  -5  -6

octave:3> B = [0; 1]
B =

   0
   1

octave:4> C = [1 0]
C =

   1   0

octave:5> D = 0
D = 0
octave:6> T = 0.5 % [s]
T = 0.5000
octave:7> c2d(ss(A, B, C, D), T)

ans.a =
             x1        x2
   x1    0.7376    0.1311
   x2   -0.6556  -0.04903

ans.b =
            u1
   x1  0.05247
   x2   0.1311

ans.c =
       x1  x2
   y1   1   0

ans.d =
       u1
   y1   0

Sampling time: 0.5 s
Discrete-time model.
octave:8> A_d = ans.a
A_d =

   0.737642   0.131111
  -0.655557  -0.049026

octave:9> B_d = ans.b
B_d =

   0.052472
   0.131111


$ scilab -nwni
Scilab branch-6.1 (Apr 14 2022, 22:30:04)

--> A = [0 1; -5 -6]
 A  =

   0.   1.
  -5.  -6.

--> B = [0; 1]
 B  =

   0.
   1.

--> C = [1 0]
 C  =

   1.   0.

--> D = 0
 D  =

   0.

--> T = 0.5 // [s]
 T  =

   0.5

--> dscr(syslin("c", A, B, C, D), T)
 ans  =


 ans(1)  (state-space system:)

  "lss"  "A"  "B"  "C"  "D"  "X0"  "dt"

 ans(2)= A matrix =

   0.7376421   0.1311114
  -0.6555571  -0.0490264

 ans(3)= B matrix =

   0.0524716
   0.1311114

 ans(4)= C matrix =

   1.   0.

 ans(5)= D matrix =

   0.

 ans(6)= X0 (initial state) =

   0.
   0.

 ans(7)= Time domain =

   0.5

--> [A_d, B_d] = abcd(ans)
 A_d  =

   0.7376421   0.1311114
  -0.6555571  -0.0490264
 B_d  =

   0.0524716
   0.1311114

（\( C_\mathrm d \) 行列と \( D_\mathrm d\) 行列については（式 再掲）\[ C_\mathrm d = C,\quad D_\mathrm d = D \]となる）

可制御性と可観測性

（可到達性(reachability)、可到達性行列について）《積み残し》

（離散時間システムの）可制御性行列

可制御性行列（cf. 連続時間システムの式）\[ M_\mathrm c = \begin{bmatrix} B_\mathrm d & A_\mathrm d B_\mathrm d & A_\mathrm d^2 B_\mathrm d & \cdots & A_\mathrm d^{n-1} B_\mathrm d \end{bmatrix} \]

可制御性行列 \( M_\mathrm c \) が正則(regular, non-singular)（逆行列を持つ）であれば、可制御である

可制御性行列で可制御性が判定できる理由。離散時間システムの状態方程式（差分方程式）\[ \boldsymbol x_{k+1} = A_\mathrm d\boldsymbol x_k + B_\mathrm d\boldsymbol u_k \]を各タイムステップごとに計算\[ \begin{align} \boldsymbol x_1 &= A_\mathrm d\boldsymbol x_0 + B_\mathrm d\boldsymbol u_0 \\ \boldsymbol x_2 &= A_\mathrm d\boldsymbol x_1 + B_\mathrm d\boldsymbol u_1 \\ &= A_\mathrm d(A_\mathrm d\boldsymbol x_0 + B_\mathrm d\boldsymbol u_0) + B_\mathrm d\boldsymbol u_1 \\ &= A_\mathrm d^2\boldsymbol x_0 + A_\mathrm d B_\mathrm d\boldsymbol u_0 + B_\mathrm d\boldsymbol u_1 \\ \vdots \\ \boldsymbol x_n &= A_\mathrm d^n\boldsymbol x_0 + A_\mathrm d^{n-1}B_\mathrm d\boldsymbol u_0 + \cdots + B_\mathrm d\boldsymbol u_{n-1} \end{align} \]

任意の終状態 \( \boldsymbol x_n \) となる入力ベクトルを求めるためには\[ \begin{align} \boldsymbol x_n &= A_\mathrm d^n\boldsymbol x_0 + A_\mathrm d^{n-1}B_\mathrm d\boldsymbol u_0 + \cdots + B_\mathrm d\boldsymbol u_{n-1} \\ \boldsymbol x_n - A_\mathrm d^n\boldsymbol x_0 &= A_\mathrm d^{n-1}B_\mathrm d\boldsymbol u_0 + \cdots + B_\mathrm d\boldsymbol u_{n-1} \\ \boldsymbol x_n - A_\mathrm d^n\boldsymbol x_0 &= B_\mathrm d\boldsymbol u_{n-1} + \cdots + A_\mathrm d^{n-1}B_\mathrm d\boldsymbol u_0 \\ \boldsymbol x_n - A_\mathrm d^n\boldsymbol x_0 &= \begin{bmatrix} B_\mathrm d & A_\mathrm d B_\mathrm d & A_\mathrm d^2 B_\mathrm d & \cdots & A_\mathrm d^{n-1}B_\mathrm d \end{bmatrix}\begin{pmatrix} \boldsymbol u_{n-1} \\ \boldsymbol u_{n-2} \\ \boldsymbol u_{n-3} \\ \vdots \\ \boldsymbol u_0 \end{pmatrix} \\ \boldsymbol x_n - A_\mathrm d^n\boldsymbol x_0 &= M_\mathrm c\begin{pmatrix} \boldsymbol u_{n-1} \\ \boldsymbol u_{n-2} \\ \boldsymbol u_{n-3} \\ \vdots \\ \boldsymbol u_0 \end{pmatrix} \\ \begin{pmatrix} \boldsymbol u_{n-1} \\ \boldsymbol u_{n-2} \\ \boldsymbol u_{n-3} \\ \vdots \\ \boldsymbol u_0 \end{pmatrix} &= M_\mathrm c^{-1}\left(\boldsymbol x_n - A_\mathrm d^n\boldsymbol x_0\right) \end{align} \]とするため、システムが可制御であるには、可制御性行列 \( M_\mathrm c \) が正則である（逆行列を持つ）ことが条件となる（必要十分条件）

（離散時間システムの）可観測性行列

可観測性行列（cf. 連測時間システムの式）\[ M_\mathrm{o} = \begin{bmatrix} C \\ C A_\mathrm{d} \\ C A_\mathrm{d}^2 \\ \vdots \\ C A_\mathrm{d}^{n-1} \end{bmatrix} \]

可観測性行列 \( M_\mathrm o \) が正則であれば可観測である理由

離散時間システムの観測方程式（観測方程式は代数方程式）\[ \boldsymbol y_k = C\boldsymbol x_k \]（ただし、\( D_\mathrm d = D = 0 \) とする。また、\( C_\mathrm d = C \) である）

観測方程式を各タイムステップごとに計算\[ \begin{align} \boldsymbol y_0 &= C\boldsymbol x_0 \\ \boldsymbol y_1 &= C\boldsymbol x_1 \\ &= C(A_\mathrm d\boldsymbol x_0 + B_\mathrm d\boldsymbol u_0) \\ \boldsymbol y_2 &= C\boldsymbol x_2 \\ &= C(A_\mathrm d^2\boldsymbol x_0 + A_\mathrm d B_\mathrm d\boldsymbol u_0 + B_\mathrm d\boldsymbol u_1) \\ \vdots \end{align} \]

行列を使って式を整理\[ \begin{align} \begin{pmatrix} \boldsymbol y_0 \\ \boldsymbol y_1 \\ \boldsymbol y_2 \\ \vdots \\ \boldsymbol y_{n-1} \end{pmatrix} &= \begin{bmatrix} C \\ C A_\mathrm d \\ C A_\mathrm d^2 \\ \vdots \\ C A_\mathrm d^{n-1} \end{bmatrix}\boldsymbol x_0 + \begin{pmatrix} 0 \\ C B_\mathrm d\boldsymbol u_0 \\ C A_\mathrm d B_\mathrm d\boldsymbol u_0 + C B_\mathrm d\boldsymbol u_1 \\ \vdots \\ C A_\mathrm d^{n-2}B_\mathrm d\boldsymbol u_0 + \cdots + C B_\mathrm d\boldsymbol u_{n-2} \end{pmatrix} \\ \begin{pmatrix} \boldsymbol y_0 \\ \boldsymbol y_1 \\ \boldsymbol y_2 \\ \vdots \\ \boldsymbol y_{n-1} \end{pmatrix} &= M_\mathrm o\boldsymbol x_0 + \begin{pmatrix} 0 \\ C B_\mathrm d\boldsymbol u_0 \\ C A_\mathrm d B_\mathrm d\boldsymbol u_0 + C B_\mathrm d\boldsymbol u_1 \\ \vdots \\ C A_\mathrm d^{n-2}B_\mathrm d\boldsymbol u_0 + \cdots + C B_\mathrm d\boldsymbol u_{n-2} \end{pmatrix} \end{align} \]

観測された出力から初期状態 \( \boldsymbol x_0 \) を求めるには\[ \begin{align} \begin{pmatrix} \boldsymbol y_0 \\ \boldsymbol y_1 \\ \boldsymbol y_2 \\ \vdots \\ \boldsymbol y_{n-1} \end{pmatrix} &= M_\mathrm o\boldsymbol x_0 + \begin{pmatrix} 0 \\ C B_\mathrm d\boldsymbol u_0 \\ C A_\mathrm d B_\mathrm d\boldsymbol u_0 + C B_\mathrm d\boldsymbol u_1 \\ \vdots \\ C A_\mathrm d^{n-2}B_\mathrm d\boldsymbol u_0 + \cdots + C B_\mathrm d\boldsymbol u_{n-2} \end{pmatrix} \\ \begin{pmatrix} \boldsymbol y_0 \\ \boldsymbol y_1 \\ \boldsymbol y_2 \\ \vdots \\ \boldsymbol y_{n-1} \end{pmatrix} - \begin{pmatrix} 0 \\ C B_\mathrm d\boldsymbol u_0 \\ C A_\mathrm d B_\mathrm d\boldsymbol u_0 + C B_\mathrm d\boldsymbol u_1 \\ \vdots \\ C A_\mathrm d^{n-2}B_\mathrm d\boldsymbol u_0 + \cdots + C B_\mathrm d\boldsymbol u_{n-2} \end{pmatrix} &= M_\mathrm o\boldsymbol x_0 \\ \boldsymbol x_0 &= M_\mathrm o^{-1}\left\{ \begin{pmatrix} \boldsymbol y_0 \\ \boldsymbol y_1 \\ \boldsymbol y_2 \\ \vdots \\ \boldsymbol y_{n-1} \end{pmatrix} - \begin{pmatrix} 0 \\ C B_\mathrm d\boldsymbol u_0 \\ C A_\mathrm d B_\mathrm d\boldsymbol u_0 + C B_\mathrm d\boldsymbol u_1 \\ \vdots \\ C A_\mathrm d^{n-2}B_\mathrm d\boldsymbol u_0 + \cdots + C B_\mathrm d\boldsymbol u_{n-2} \end{pmatrix} \right\} \end{align} \]とするため、システムが可観測であるには、可観測性行列 \( M_\mathrm o \) が正則である（逆行列を持つ）ことが条件となる（必要十分条件）

システムの安定性

《詳細は教科書など》

ディジタル再設計(digital redesign)

（連続時間で設計した制御器(controller)から、（何らかの方法で）離散化をして、離散時間の制御器を得る）

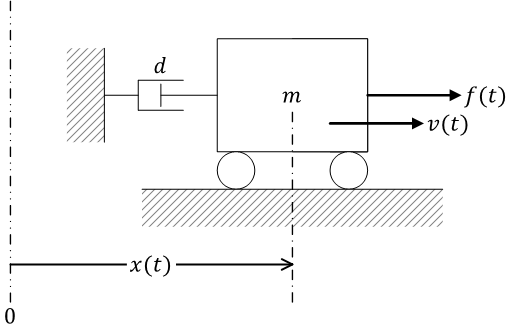

例として考える力学システム。台車モデル

（同じシステムの微分方程式と伝達関数による表現）

システムの状態方程式、状態空間表現（連続時間システム）\[ \left\{ \begin{align} &\dot{\boldsymbol x}(t) = \begin{bmatrix} 0 & 1 \\ 0 & -d/m \end{bmatrix}\boldsymbol x(t) + \begin{bmatrix} 0 \\ 1/m \end{bmatrix}u(t) \\ &y(t) = \begin{bmatrix} 1 & 0 \end{bmatrix}\boldsymbol x(t) \end{align} \right. \]

（直達項は \( D = 0 \) として無視）

システムへの入力 \( u(t) \) は力 \( f(t) \)、出力 \( y(t) \) は台車の位置 \( x(t) \)、状態変数ベクトルは \( \begin{pmatrix} x(t) \\ \dot x(t) = v(t) \end{pmatrix} \) としている\[ \left\{ \begin{align} &\begin{pmatrix} \dot x(t) \\ \ddot x(t) = \dot v(t) \end{pmatrix} = \begin{bmatrix} 0 & 1 \\ 0 & -d/m \end{bmatrix}\begin{pmatrix} x(t) \\ v(t) \end{pmatrix} + \begin{bmatrix} 0 \\ 1/m \end{bmatrix}f(t) \\ &x(t) = \begin{bmatrix} 1 & 0 \end{bmatrix}\begin{pmatrix} x(t) \\ v(t) \end{pmatrix} \end{align} \right. \]

自由応答(free response)

（自由システム。入力が \( u(t) \equiv 0 \)）

（システムの零入力応答(zero input response)、あるいは初期値応答とも）

Xcos モデル

連続時間システム離散時間システム

Xcos の「コンテキスト設定」

Xcos
// physical parameters
m = 10; // [kg]
d = 2.0; // [N/(m/s)]

// state space representation(continuous time system)
A = [0 1; 0 -d/m];
B = [0; 1/m];
C = [1 0];
D = 0;

// state space representation(discrete time system)
T = 0.001 // sampling period [s]
[Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

// initial state
x = 0; // [m]
v = 1.5; // [m/s]
x0 = [x; v];

各「パレット」の設定

連続時間システム離散時間システム
 CLSS  DLSS

連続時間システム離散時間システム
 CLOCK_c

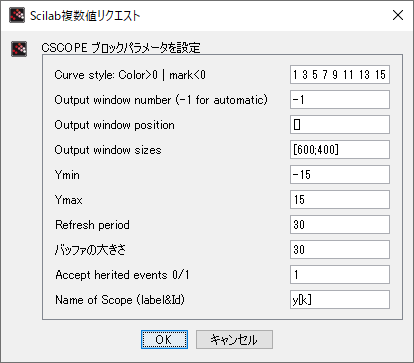

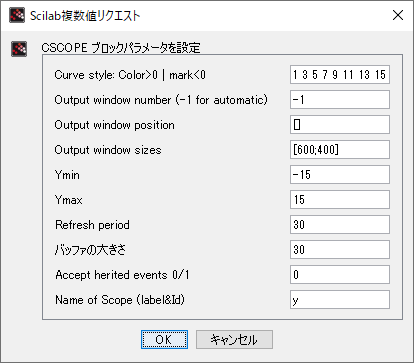

 CSCOPE

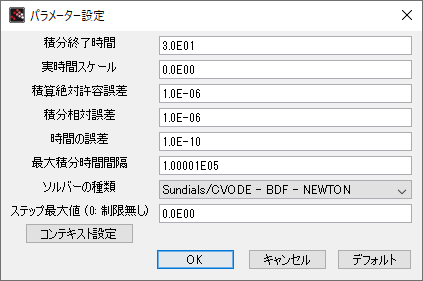

シミュレーションの設定

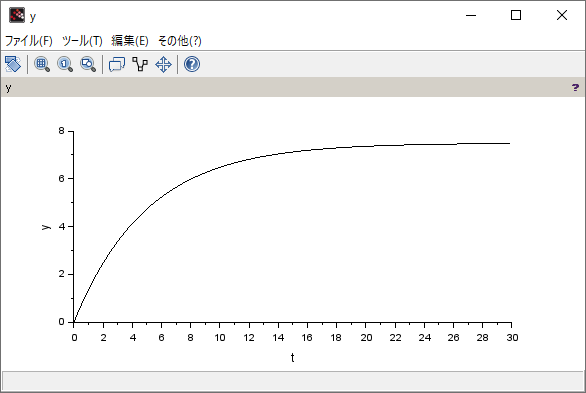

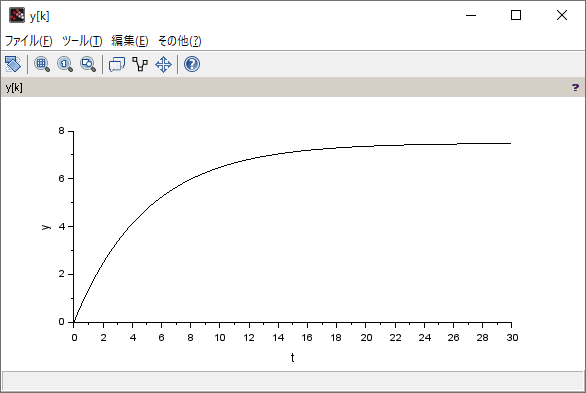

シミュレーション結果

連続時間システム離散時間システム

（Xcos のプログラム）

システムの安定性、可制御性と可観測性

制御対象の安定性と可制御、可観測性を調べる。プログラムで Uc が可制御性行列(controllability matrix)、Uo が可観測性行列(observability matrix)

ScilabOctave
--> // physical parameters

--> m = 10; // [kg]

--> d = 2.0; // [N/(m/s)]

--> // state space representation(continuous time system)

--> A = [0 1; 0 -d/m]; B = [0; 1/m];

--> C = [1 0]; D = 0;

--> real(spec(A)) // stability
 ans  =

   0.
  -0.2

--> Uc = cont_mat(A, B) // controllability matrix
 Uc  =

   0.    0.1
   0.1  -0.02

--> rank(Uc)
 ans  =

   2.

--> Uo = obsv_mat(A, C) // observability matrix
 Uo  =

   1.   0.
   0.   1.

--> rank(Uo)
 ans  =

   2.

--> det(Uo)
 ans  =

   1.



--> // state space representation(discrete time system)

--> T = 0.001; // sampling period [s]

--> [Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

--> abs(spec(Ad)) // stability
 ans  =

   1.
   0.9998

--> Uc = cont_mat(Ad, Bd) // controllability matrix
 Uc  =

   5.000D-08   0.0000001
   0.0001      0.0001

--> rank(Uc)
 ans  =

   2.

--> det(Uc)
 ans  =

  -9.998D-12

--> Uo = obsv_mat(Ad, C) // observability matrix
 Uo  =

   1.   0.
   1.   0.0009999

--> rank(Uo)
 ans  =

   2.

--> det(Uo)
 ans  =

   0.0009999


octave:1> % physical parameters
octave:1> m = 10; % [kg]
octave:2> d = 2.0; % [N/(m/s)]
octave:3> % state space representation(continuous time system)
octave:3> A = [0 1; 0 -d/m]; B = [0; 1/m];
octave:4> C = [1 0]; D = 0;
octave:5> real(eig(A)) % stability
ans =

   0.00000
  -0.20000

octave:6> pkg load control
octave:7> Uc = ctrb(A, B) % controllability matrix
Uc =

   0.00000   0.10000
   0.10000  -0.02000

octave:8> rank(Uc)
ans =  2
octave:9> det(Uc)
ans = -0.010000
octave:10> Uo = obsv(A, C) % observability matrix
Uo =

   1   0
   0   1

octave:11> rank(Uo)
ans =  2
octave:12> det(Uo)
ans =  1


octave:13> % state space representation(discrete time system)
octave:13> T = 0.001; % sampling period [s]
octave:14> c2d(ss(A, B, C, D), T); Ad = ans.A; Bd = ans.B;
octave:15> abs(eig(Ad)) % stability
ans =

   1.00000
   0.99980

octave:16> Uc = ctrb(Ad, Bd) % controllability matrix
Uc =

   0.000000049997   0.000000149977
   0.000099990001   0.000099970005

octave:17> rank(Uc)
ans =  2
octave:18> det(Uc)
ans =   -9.9980e-12
octave:19> Uo = obsv(Ad, C) % observability matrix
Uo =

   1.00000   0.00000
   1.00000   0.00100

octave:20> rank(Uo)
ans =  2
octave:21> det(Uo)
ans =  0.00099990

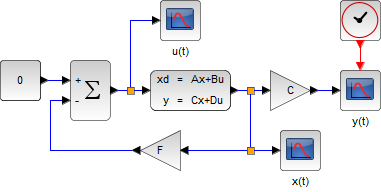

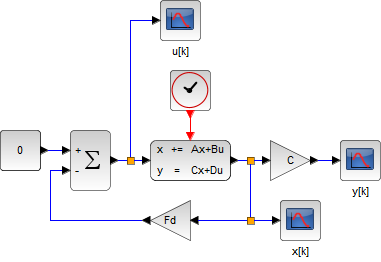

状態フィードバック(state feedback)制御

状態変数 \( \boldsymbol x \) はすべて観測できるものとする（CLSS/DLSS ブロックの設定では \( C \) を単位行列、\( D \) をゼロ行列として、ゲインブロックとして \( C \) 行列を外に出している）

連続時間システム離散時間システム


ここで、\( F \)、\( F_d \) は、状態フィードバックゲイン

極配置法による Xcos の「コンテキスト設定」

Xcos
// physical parameters
m = 10; // [kg]
d = 2.0; // [N/(m/s)]

// state space representation(continuous time system)
A = [0 1; 0 -d/m];
B = [0; 1/m];
C = [1 0];
D = 0;

// pole placement(continuous time system)
p1 = -2; p2 = -3;
F = ppol(A, B, [p1, p2]);

// state space representation(discrete time system)
T = 0.001 // sampling period [s]
[Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

// pole placement(discrete time system)
p1 = exp(p1*T); p2 = exp(p2*T);
Fd = ppol(Ad, Bd, [p1, p2]);

// initial state
x = 0.5; // [m]
v = 1.5; // [m/s]
x0 = [x; v];

（連続時間システムの極と等価な離散時間システムの極について）《積み残し》

（Xcos のプログラム）

LQR 制御による Xcos の「コンテキスト設定」

Xcos
// physical parameters
m = 10; // [kg]
d = 2.0; // [N/(m/s)]

// state space representation(continuous time system)
A = [0 1; 0 -d/m];
B = [0; 1/m];
C = [1 0];
D = 0;

// LQR(continuous time system)
Q = diag([1000, 10]); R = 1;
C1 = [sqrtm(Q); zeros(1,2)];
D12 = [zeros(2,1); sqrtm(R)];
F = -lqr(syslin("c", A, B, C1, D12), Q, R);

// state space representation(discrete time system)
T = 0.001 // sampling period [s]
[Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

// LQR(discrete time system)
Fd = -lqr(syslin("d", Ad, Bd, C1, D12), Q, R);

// initial state
x = 0.5; // [m]
v = 1.5; // [m/s]
x0 = [x; v];

（Xcos のプログラム。ブロック線図は極配置法と同じ）

レギュレータの極

（制御系の極）\( A - BF \) の固有値

ScilabOctave
--> // physical parameters

--> m = 10; // [kg]

--> d = 2.0; // [N/(m/s)]

--> // state space representation(continuous time system)

--> A = [0 1; 0 -d/m]; B = [0; 1/m];

--> C = [1 0]; D = 0;

--> // LQR(continuous time system)

--> Q = diag([1000, 10]); R = 1;

--> C1 = [sqrtm(Q); zeros(1,2)];

--> D12 = [zeros(2,1); sqrtm(R)];

--> F = -lqr(syslin("c", A, B, C1, D12), Q, R);

--> // pole of regulator(continuous time system)

--> pole = spec(A - B*F)
 pole  =

  -1.2712745 + 1.2434383i
  -1.2712745 - 1.2434383i

--> real(pole) // stability
 ans  =

  -1.2712745
  -1.2712745



--> // state space representation(discrete time system)

--> T = 0.001; // sampling period [s]

--> [Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

--> // LQR(discrete time system)

--> Fd = -lqr(syslin("d", Ad, Bd, C1, D12), Q, R);

--> // pole of regulator(discrete time system)

--> exp(pole*T)
 ans  =

   0.9987288 + 0.0012419i
   0.9987288 - 0.0012419i

--> pole = spec(Ad - Bd*Fd)
 pole  =

   0.9987288 + 0.0012419i
   0.9987288 - 0.0012419i

--> abs(pole) // stability
 ans  =

   0.9987295
   0.9987295


octave:1> % physical parameters
octave:1> m = 10; % [kg]
octave:2> d = 2.0; % [N/(m/s)]
octave:3> % state space representation(continuous time system)
octave:3> A = [0 1; 0 -d/m]; B = [0; 1/m];
octave:4> C = [1 0]; D = 0;
octave:5> % LQR(continuous time system)
octave:5> Q = diag([1000, 10]); R = 1;
octave:6> pkg load control
octave:7> F = lqr(A, B, Q, R);
octave:8> % pole of regulator(continuous time system)
octave:8> pole = eig(A - B*F)
pole =

  -1.2713 + 1.2434i
  -1.2713 - 1.2434i

octave:9> real(pole) % stability
ans =

  -1.2713
  -1.2713



octave:10> % state space representation(discrete time system)
octave:10> T = 0.001; % sampling period [s]
octave:11> c2d(ss(A, B, C, D), T); Ad = ans.A; Bd = ans.B;
octave:12> % LQR(discrete time system)
octave:12> Fd = dlqr(Ad, Bd, Q, R);
octave:13> % pole of regulator(discrete time system)
octave:13> exp(pole*T)
ans =

   0.99873 + 0.00124i
   0.99873 - 0.00124i

octave:14> pole = eig(Ad - Bd*Fd)
pole =

   0.99873 + 0.00124i
   0.99873 - 0.00124i

octave:15> abs(pole) % stability
ans =

   0.99873
   0.99873

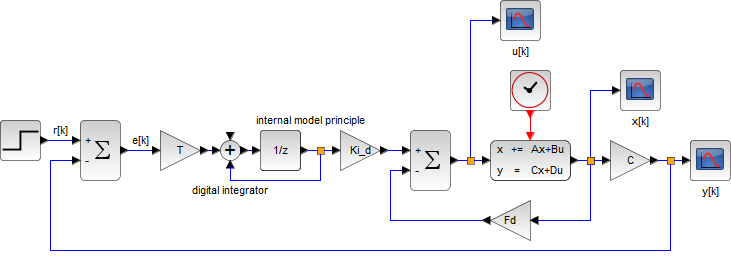

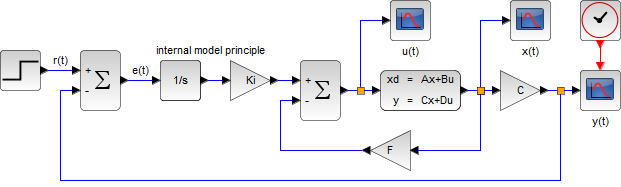

サーボシステム(servo system)

（１型サーボ系）

連続時間システム離散時間システム


極配置法による Xcos の「コンテキスト設定」

Xcos
// physical parameters
m = 10; // [kg]
d = 2.0; // [N/(m/s)]

// state space representation(continuous time system)
A = [0 1; 0 -d/m]; B = [0; 1/m];
C = [1 0]; D = 0;

A_tilde = [A zeros(2, 1); -C 0];
B_tilde = [B; 0];

// pole placement(continuous time system)
p1 = -2; p2 = -3; p3 = -4;
F_tilde = ppol(A_tilde, B_tilde, [p1, p2, p3]);
F = F_tilde(1:2); Ki = -F_tilde(3);

// state space representation(discrete time system)
T = 0.001; // sampling period [s]
[Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

Ad_tilde = [Ad zeros(2, 1); -C*T 1];
Bd_tilde = [Bd; 0];

// pole placement(discrete time system)
pd1 = exp(p1*T); pd2 = exp(p2*T); pd3 = exp(p3*T);
Fd_tilde = ppol(Ad_tilde, Bd_tilde, [pd1, pd2, pd3]);
Fd = Fd_tilde(1:2); Ki_d = -Fd_tilde(3);

// initial state
x = 0.0; // [m]
v = 0.0; // [m/s]
x0 = [x; v];

プログラム中の変数名 A_tilde、B_tilde で、拡大系を構成

（Xcos のプログラム）

LQR 制御による Xcos の「コンテキスト設定」

Xcos
// physical parameters
m = 10; // [kg]
d = 2.0; // [N/(m/s)]

// state space representation(continuous time system)
A = [0 1; 0 -d/m]; B = [0; 1/m];
C = [1 0]; D = 0;

A_tilde = [A zeros(2, 1); -C 0];
B_tilde = [B; 0];

// LQR(continuous time system)
Q = diag([1e2, 2e1, 3e4]); R = 1;
C1 = [sqrtm(Q); zeros(1,3)];
D12 = [zeros(3,1); sqrtm(R)];
F_tilde = -lqr(syslin("c", A_tilde, B_tilde, C1, D12), Q, R);
F = F_tilde(1:2); Ki = -F_tilde(3);

// state space representation(discrete time system)
T = 0.001; // sampling period [s]
[Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

Ad_tilde = [Ad zeros(2, 1); -C*T 1];
Bd_tilde = [Bd; 0];

// LQR(discrete time system)
Fd_tilde = -lqr(syslin("d", Ad_tilde, Bd_tilde, C1, D12), Q, R);
Fd = Fd_tilde(1:2); Ki_d = -Fd_tilde(3);

// initial state
x = 0.0; // [m]
v = 0.0; // [m/s]
x0 = [x; v];

（Xcos のプログラム。ブロック線図は極配置法と同じ）

（離散時間システムの拡大系について）《教科書など》

オブザーバ

Xcos で実装するオブザーバの式\[ \boxed{ \dot{\hat{\boldsymbol x}}(t) = \big(A - HC\big)\hat{\boldsymbol x}(t) + \begin{bmatrix} B & H \end{bmatrix}\begin{bmatrix} u(t) \\ y(t) \end{bmatrix} } \]ここで \( \hat{\boldsymbol x} \) は、オブザーバによる状態変数 \( \boldsymbol x \) の推定値。\( H \) はオブザーバゲイン《詳細は教科書など》

これを、状態方程式として見る。つまり\[ \begin{gather} \bar A = A - HC, \quad \bar B = \begin{bmatrix} B & H \end{bmatrix} \end{gather} \]この式の形で、CLSS/DLSS パレットに設定する（また、出力方程式には何も作用をさせない。\( C \) 行列は単位行列、\( D \) 行列はゼロ行列）

状態変数の推定値 \( \hat{\boldsymbol x} \) を使って状態フィードバック制御を行う（併合系について）

連続時間システム離散時間システム

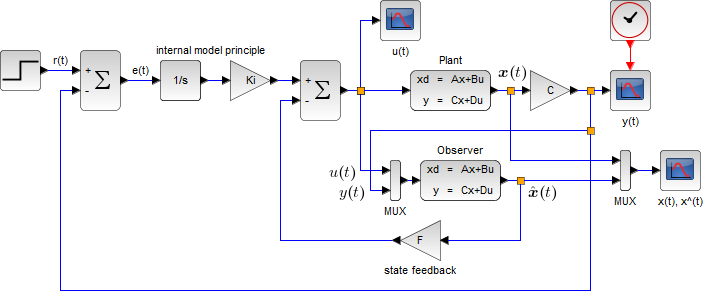

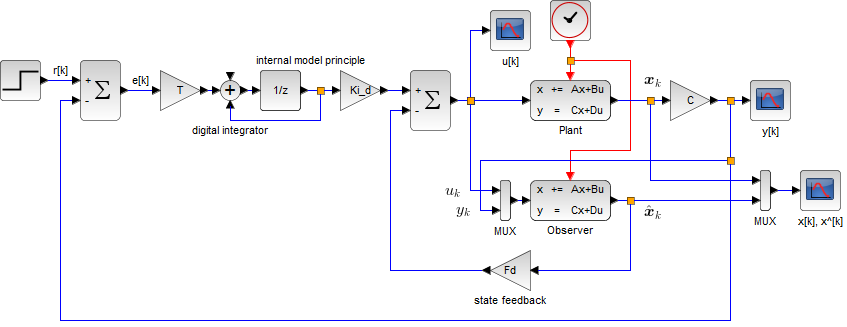

ブロック線図で Plant が制御対象（ここでは台車のモデル）

Xcos の「コンテキスト設定」

Xcos
// physical parameters
m = 10; // [kg]
d = 2.0; // [N/(m/s)]

// state space representation(continuous time system)
A = [0 1; 0 -d/m]; B = [0; 1/m];
C = [1 0]; D = 0;

// Observer(continuous time system)
p = [-5, -6] // pole of observer
H = ppol(A', C', p)';

A_tilde = [A zeros(2, 1); -C 0];
B_tilde = [B; 0];

// LQR(continuous time system)
Q = diag([1e2, 2e1, 3e4]); R = 1;
C1 = [sqrtm(Q); zeros(1,3)];
D12 = [zeros(3,1); sqrtm(R)];
F_tilde = -lqr(syslin("c", A_tilde, B_tilde, C1, D12), Q, R);
F = F_tilde(1:2); Ki = -F_tilde(3);

// state space representation(discrete time system)
T = 0.001; // sampling period [s]
[Ad, Bd] = abcd(dscr(syslin("c", A, B, C, D), T));

// Observer(discrete time system)
p = [exp(p(1)*T), exp(p(2)*T)] // pole of observer
Hd = ppol(Ad', C', p)';

Ad_tilde = [Ad zeros(2, 1); -C*T 1];
Bd_tilde = [Bd; 0];

// LQR(discrete time system)
Fd_tilde = -lqr(syslin("d", Ad_tilde, Bd_tilde, C1, D12), Q, R);
Fd = Fd_tilde(1:2); Ki_d = -Fd_tilde(3);

// initial state
x = 1.0; // [m]
v = 0.2; // [m/s]
x0 = [x; v];

オブザーバの極は極配置法により、フィードバック制御系の極はLQR 制御により、ぞれぞれのフィードバックゲインを決定している

「パレット」の設定

連続時間システム離散時間システム
制御対象 CLSS  DLSS
オブザーバ CLSS  DLSS

また、オブザーバの初期状態は（制御対象についての情報が無いものと考えて）\( \mathbf 0 \) としている

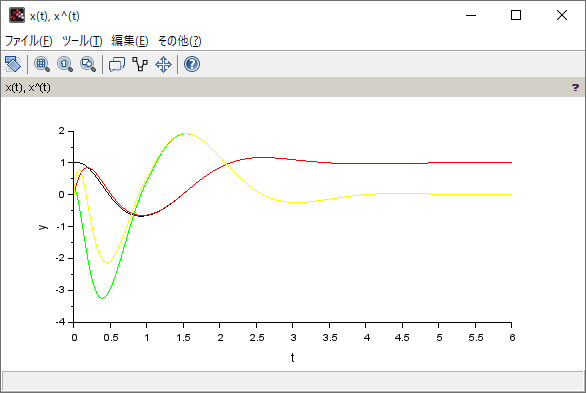

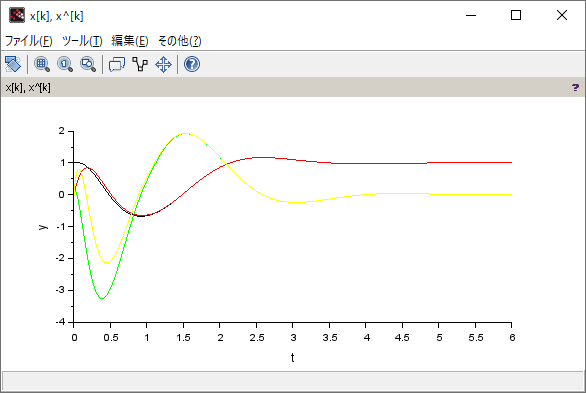

シミュレーション結果

連続時間システム離散時間システム

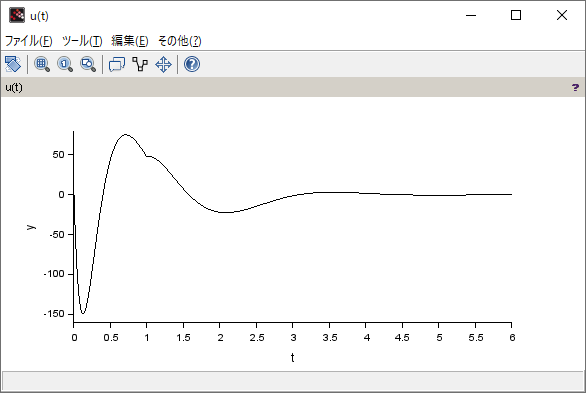

入力
状態変数

（Xcos のプログラム）

参考文献

© 2023 Tadakazu Nagai
